Настройка управляемого коммутатора, DIR-100
Настройки другого оборудования для услуг IP-TV представлены здесь.
Инструкция изменена 15.07.2010г. в соответствии с оптимизацией сети передачи данных. Инструкция уточнена 22.07.2010г., 03.08.2010г, 27.08.2010г.
Установите IP-адрес сетевой платы компьютера - 192.168.0.2 (маска подсети 255.255.255.0)
Доступ к управлению устройством осуществляется по адресу 192.168.0.1 посредством web-браузера,
например, программы "Internet Explorer".
Требуется сменить прошивку устройства на "VLAN Switch" (выбрать в меню Maintenance => Firmware Upgrade).
Рекомендуется использовать прошивку версии 2.00 (zdemo_dir100_v2_00sw.bin). Файл прошивки Вы можете скачать с нашего сайта.
Для перепрошивки устройства на другую версию, выберите в меню System => Firmware Upgrade.

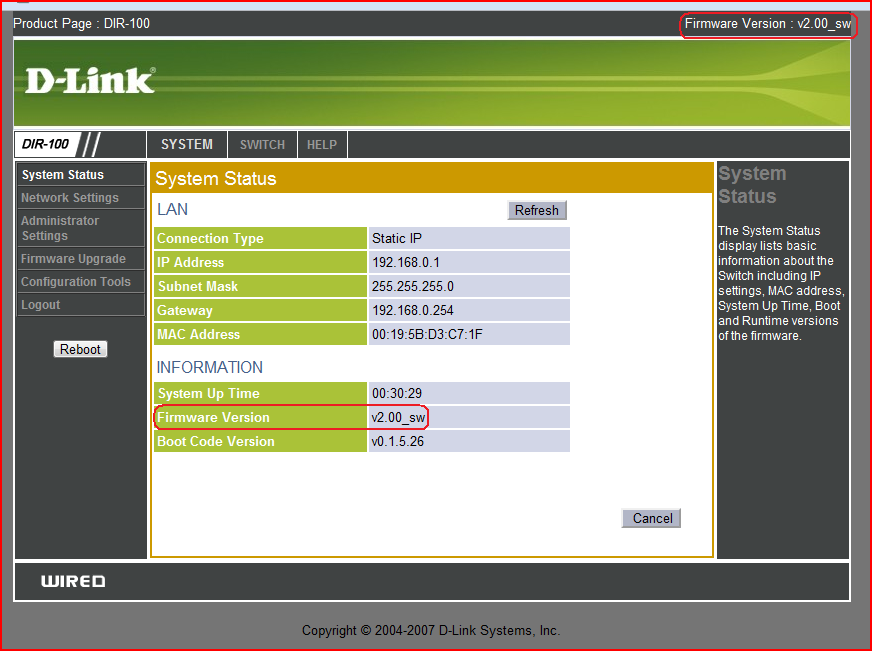

Версию прошивки можно проверить в меню устройства (для этого выбрать в меню System => System Status).
После прошивки выбираем Switch => VLAN Group Settings
Необходимо прописать 3 идентификатора VLAN:
- 1 - для подключения компьютера для управления коммутатором (должна совпадать с Management VID, выбираем произвольное число в диапазоне от 1 до 4094, не совпадающее с другими используемыми номерами VLAN. Во избежание потери доступа к управлению устройством компьютер должен быть подключен к тому порту, где прописана управляющая VLAN).
- 4001 - для загрузки пользовательского интерфейса STB и работы интерактивных сервисов (Номер приведен для примера. Действительный номер VLAN предоставляется провайдером, и зависит от адреса подключения. Для проверки номера VLAN воспользуйтесь таблицей соответствия).
- 159 - для подключения компьютера для работы в сети Интернет и подключения к ТВ каналам (выбираем произвольное число в диапазоне от 1 до 4094, не совпадающее с другими используемыми номерами VLAN).
VLAN для загрузки пользовательского интерфейса STB и работы интерактивных сервисов
отмечается на порту WAN как тегированая (Tag),
для подключения компьютера для работы в сети Интернет и подключения к ТВ каналам - как нетегированная (Untag).
Порты коммутатора, на которых будет доступна каждая VLAN, помечаются как Untag.
Далее необходимо включить Multicast VLAN Registration и указать VLAN ID, руководствуясь для проверки номера Multicast VLAN таблицей соответствия.
Таким образом, для подключения STB мы выбрали второй и третий порты коммутатора
для работы в Интернете на компьютере - четвертый, для управления коммутатором с компьютера - пятый.
Внимание! На порту, к которому подключаем декодер, должны быть прописаны
и VLAN для загрузки пользовательского интерфейса STB и работы интерактивных сервисов,
и VLAN для подключения компьютера для работы в сети Интернет и подключения к ТВ каналам!
После нажатия на кнопку ОК необходимо соответственно скоммутировать порты.

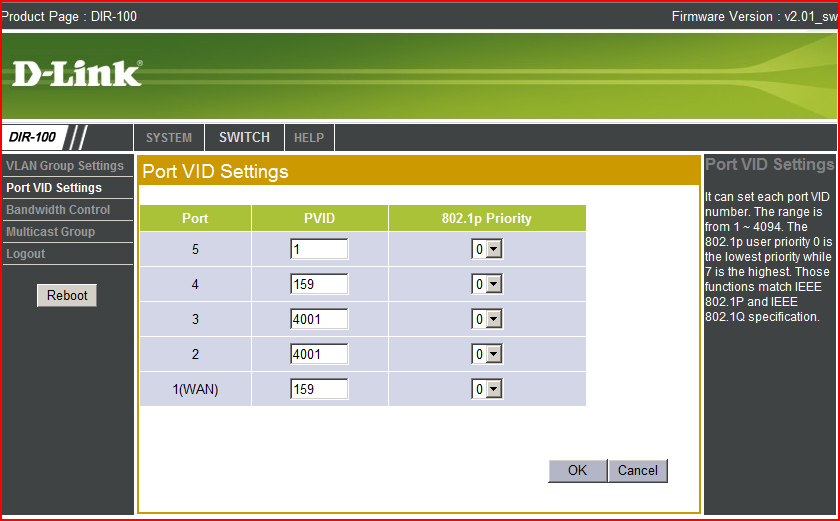

Открываем страницу Switch => Port VID Settings.
Здесь выставляем идентификаторы VLAN согласно прописанным ранее значениям.
Идентификатор VLAN на порту WAN должен совпадать с идентификатором VLAN для сети Интернет.
После нажатия на кнопку ОК необходимо сделать еще одну настройку.

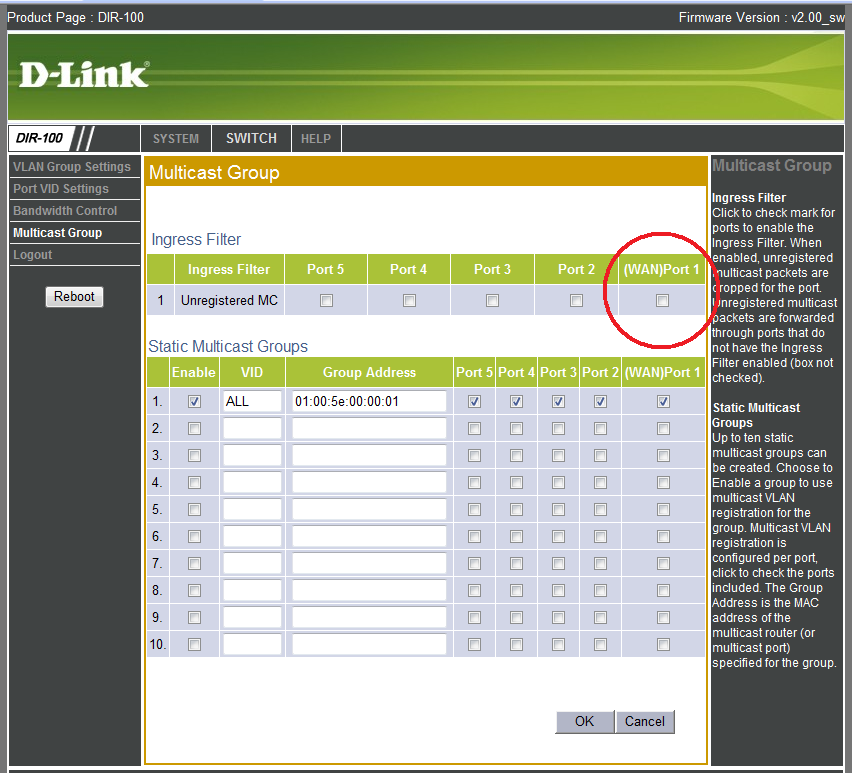

Открываем страницу Switch => Multicast Group
и убираем флажок в таблице Ingress Filter в строке Unregistered MC в столбце (WAN)Port1 и нажимаем на кнопку ОК.
После нажатия на кнопку Reboot настройка коммутатора будет закончена.
