Настройка модема Acorp W422G (3.0) в режиме маршрутизатора для подключения к услугам Интернет и "Домолинк ТВ"
Общая информация, подготовка к настройке
Прежде всего рекомендуется привести настройки маршрутизатора к заводским
значениям, нажимая на кнопку RESET (расположенную сзади корпуса устройства)
в течение 10 с при включенном электропитании.
Установите получение IP-адреса сетевой платы компьютера в автоматическом режиме.
Доступ к устройству осуществляется по адресу 192.168.1.1 посредством web-браузера
(например, программы Internet Explorer).
Для входа в меню модема используйте имя пользователя: Admin, пароль: Admin

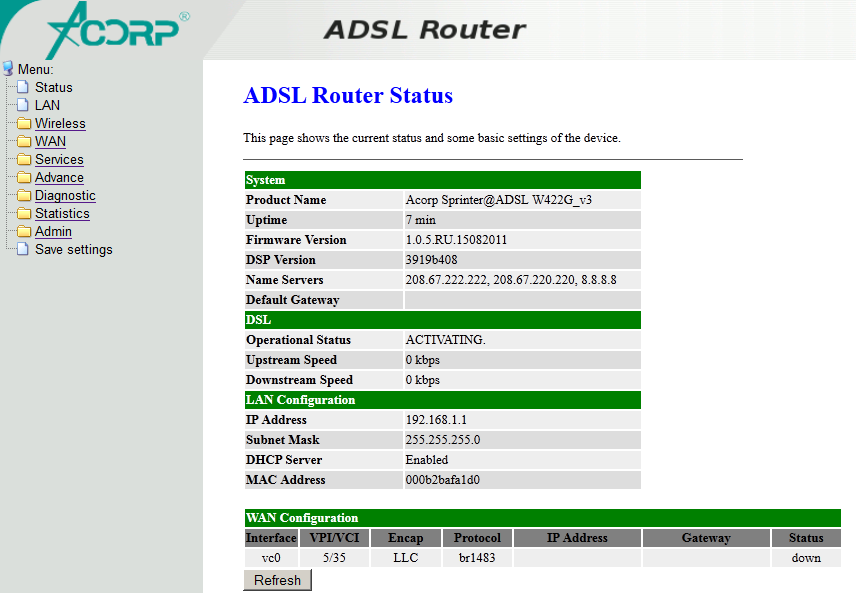

На первой странице определите версию программного обеспечения (Firmware Version).
Рекомендуется обновить версию программного обеспечения, желательно использовать ПО версии не ниже 1.05.
Обновление прошивки производится через меню Admin - Upgrade Firmware.
Настройка соединений

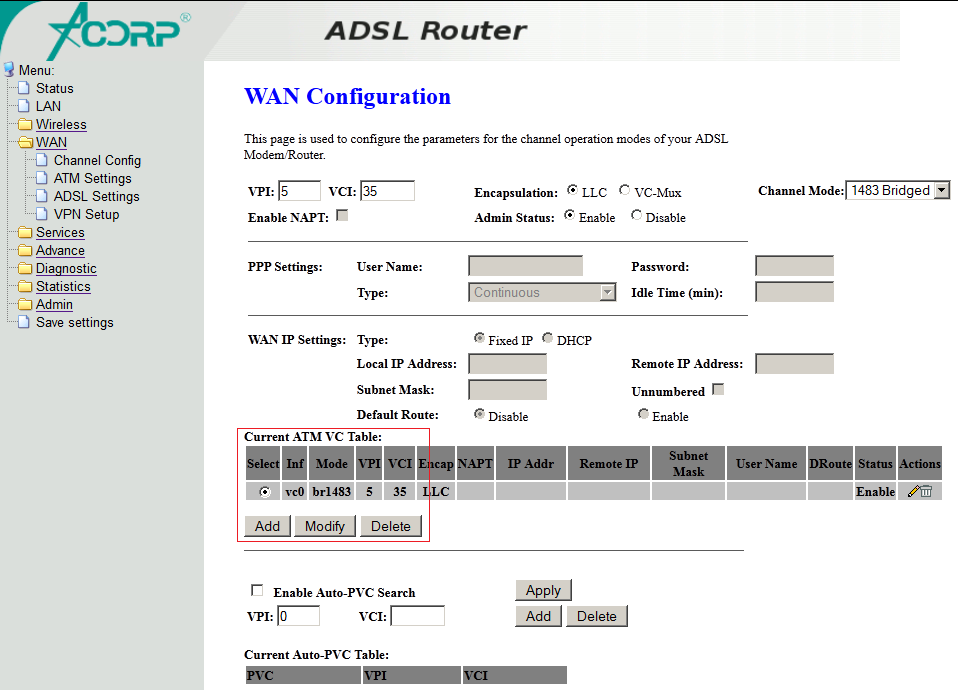

Перейдите в меню WAN - Channel Config, удалите настройку по умолчанию (VPI/VCI 5/35), отметив ее в таблице Current ATM VC Table,а затем нажмите Delete.

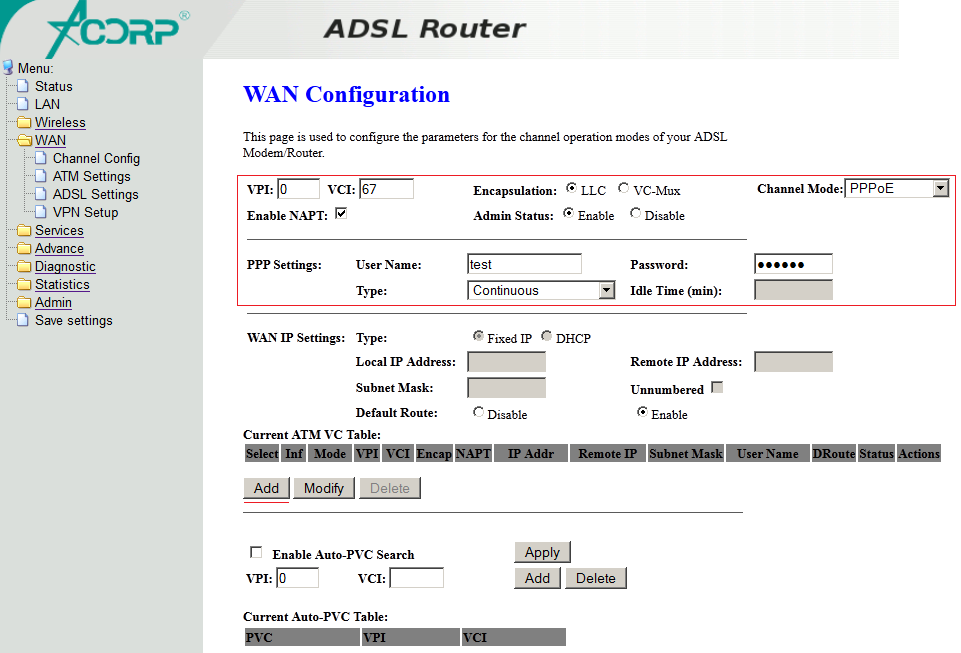

Для создания подключения к Интернет, укажитезначения VPI/VCI 0/67,Channel Mode PPPoE, Encapsulation LLC, Admin Status Enable, Enable NAPT On.
После чего введите имя пользователя и пароль для доступа в Интернет в соответствующие поля Username и Password, нажмите кнопку Add (под таблицей Current ATM VC Table) для добавления настройки.
Для создания подключения IP-TV, укажите значения VPI/VCI 0/34, Channel mode1483 Bridge, нажмите Add для добавления настройки.

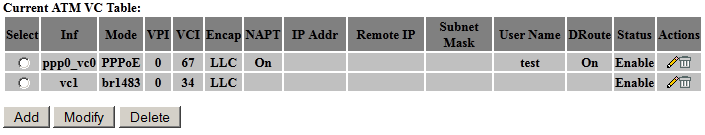

На этом настройка соединений завершена, должна получиться такая таблица (для примера):

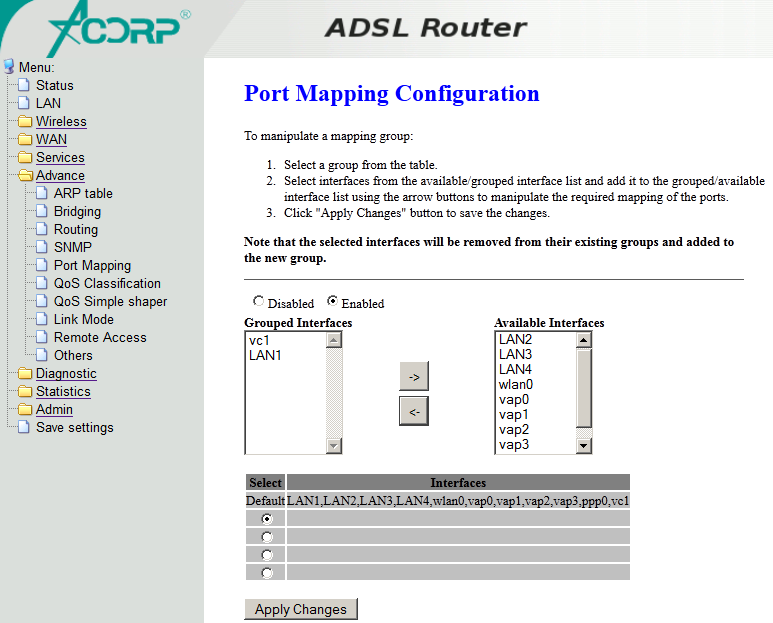

Для конфигурации одного из портов модема под услугу "Домолинк ТВ" перейдите в меню Advance - Port Mapping.
Включите эту опцию , отметив пункт Enable. В таблице ниже, выберите пустую строку. Из правой колонки переместите vc1 и один LAN порт ( к примеру LAN1) в левую. Нажмите Apply Changes для применения настроек.

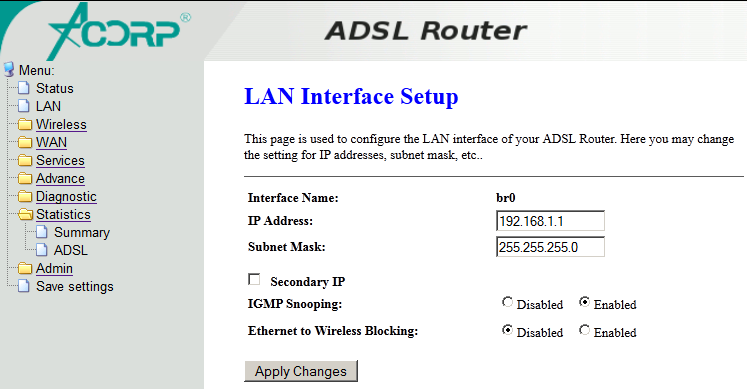

Последний шаг, перейдите в меню LAN, и включите IGMP Snooping.
Перейдите в меню Save Settings - Commit/Reboot, нажмите соответствующую кнопку, для сохранения настроек в памяти устройства и его перезагрузки.
---------------
В качестве альтернативы предлагаем готовый конфигурационный файл.
Параметры настройки: Интернет соединение настроено в режим моста (Bridge), порт LAN1 под IPTV.

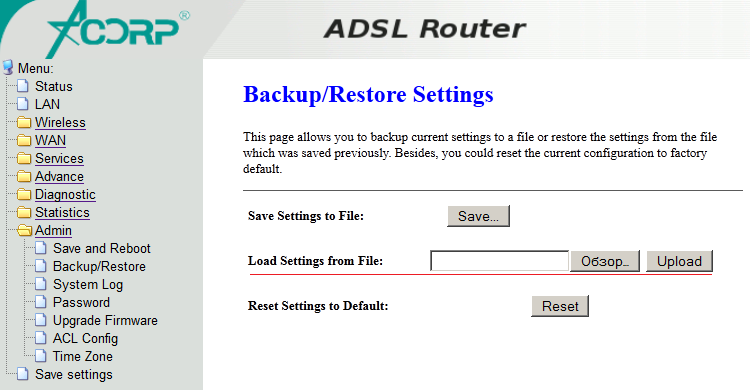

Загрузка осуществляется через меню Admin - Backup/Restore Settings.
