Настройка Zyxel P660HT3 EE в режиме маршрутизатора для подключения к Интернету и в режиме моста для доступа к "Домолинк ТВ"
Установите получение IP адресов в автоматическом режиме на сетевом адаптере, куда подключено устройство.
Перед началом настройки, рекомендуем отключить телефонный кабель (DSL), и подключить его по завершению.
Для управления настройками модема запустите Internet Explorer, или другой используемый Вами браузер.
В адресной строке введите http://192.168.1.1
В окне браузера появится запрос пароля, первичный пароль = 1234.
После ввода пароля, Вам, будет предложено сменить пароль для управления устройством, либо продолжить настройку с текущим.
Чтобы продолжить с текущим паролем нажмите Ignore.

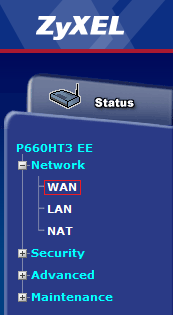

Для настройки Интернет соединения выберите в левой колонке Network - Wan:
Обращаем внимание, что после применения настроек (Apply), процесс сохранения занимает порядка 5 сек.

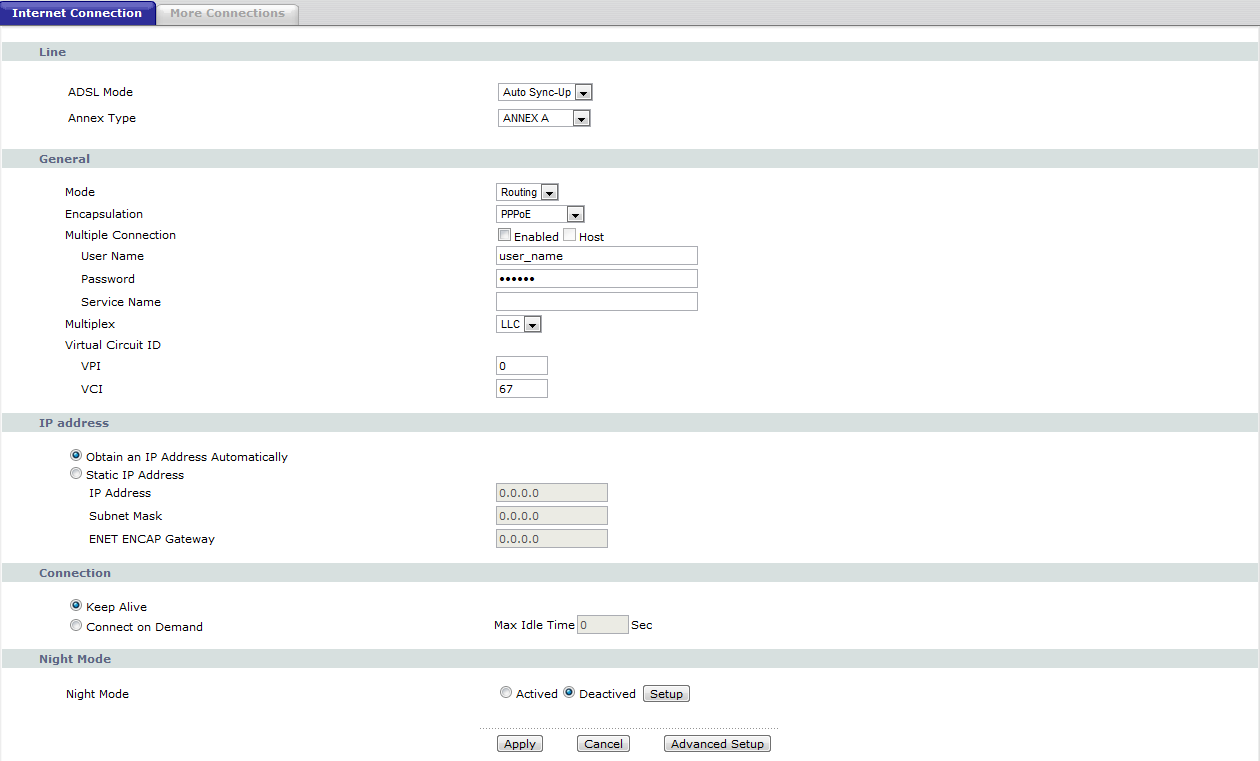

В появившемся окне, укажите следующую информацию тип Annex: Annex A, Mode: Routing, Encapsulation: PPPoE, введите имя пользователя и пароль для доступа в Интернет в соответствующие поля, значения VPI/VCI 0/67.
Параметры соединения (KeepAlive,Obtain an IP adress Automatically) укажите, как на изображении. :
Нажмите Apply.

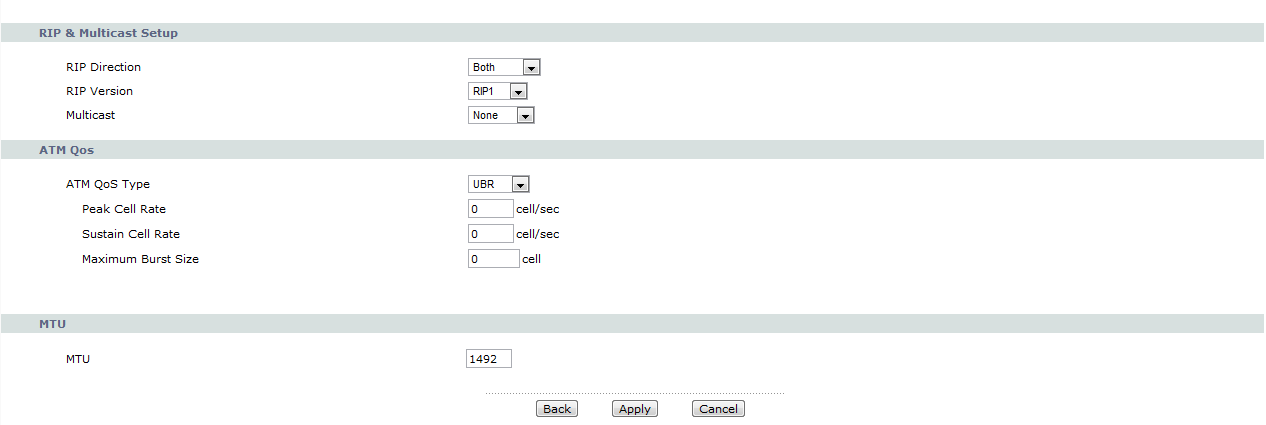

Нажмите кнопку Advanced Setup, в пункте Multicast укажите None, нажмите Apply.

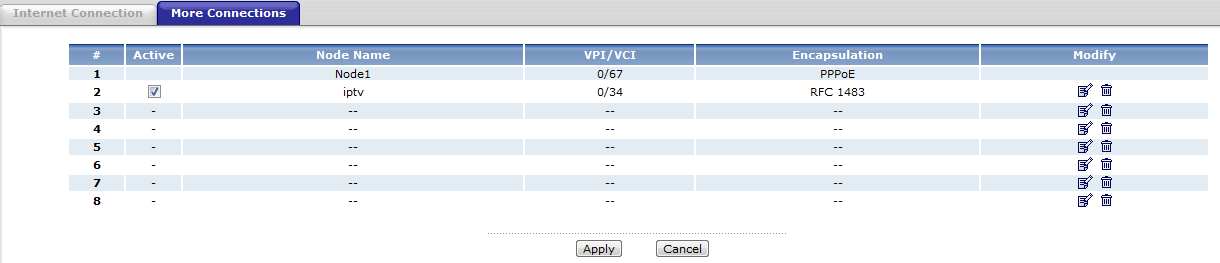

После сохранения настроек нажмите Back, вернувшись в предыдущие меню, выберите вкладку More Connections, нажмите на изображение "черновика" во второй строке.

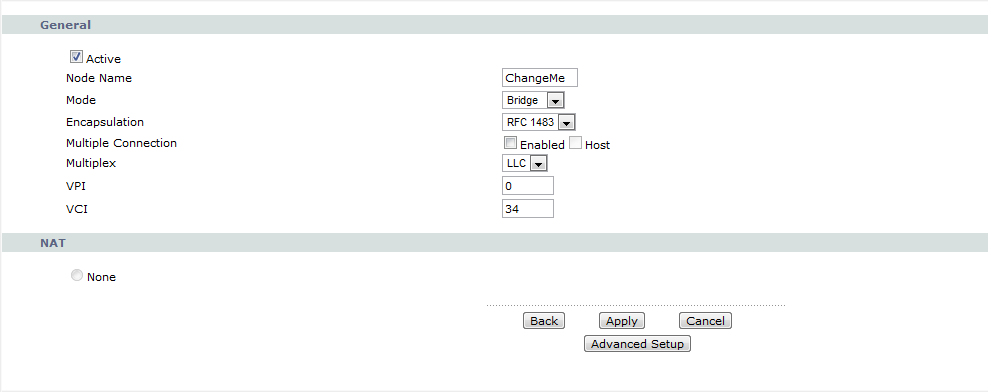

Mode выберите Bridge, Encapsulation RFC1483, значения VPI/VCI 0/34, затем отметьте галочкой поле Active.
Нажмите Apply, затем Back для возврата в предыдущее меню. Нажмите в нем снова Apply.

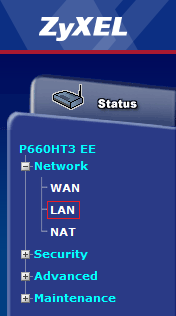

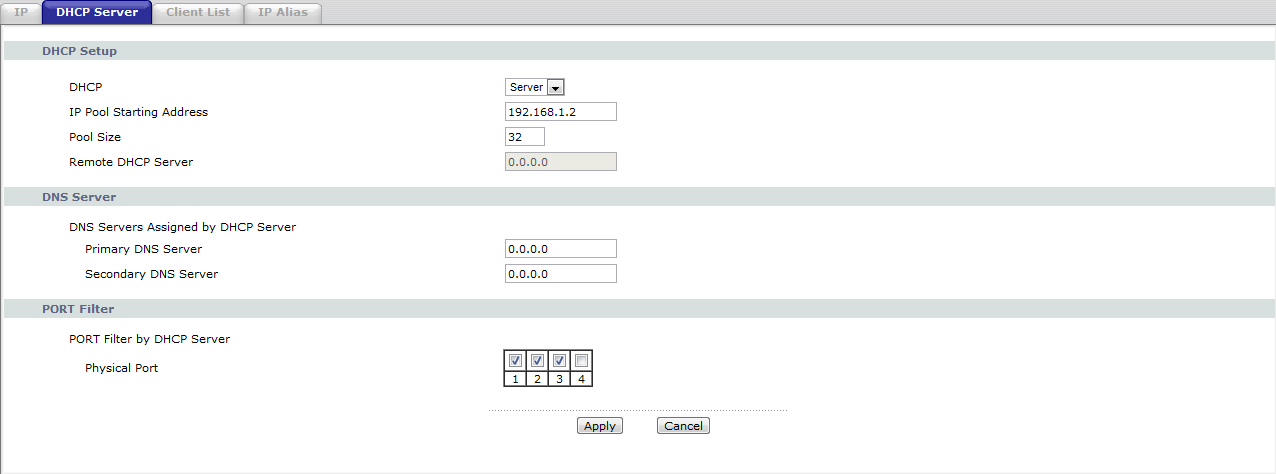

Выберите в левом меню Network - Lan, вкладку DHCPserver.
В таблице Port Filter, снимите галочку с Port 4.
Внимание: именно этот порт будет настроен для услуги "Домолинк ТВ".
Нажмите Apply.
На этом настройка устройства будет завершена, подключите DSL кабель, дождитесь соединения связи и подключите STB в 4 порт.
---------------------
В качестве альтернативной настройки предлагаем готовый конфигурационный файл.
Модем будет настроен в режим моста, порт LAN 4 на модеме будет сконфигурирован под услугу "Домолинк ТВ".
Настройки устанавливаются в разделе Maintenance - Tools, вкладка Configuration - Restore Configuration, укажите путь к файлу и нажмите Upload.
